小屋作りを概ね終え



トータル費用をUPします。




約１４万５千円！！

これだけ安く抑えれたのは、住宅建築時に残していた残材や皆様から頂いた資材や設備、ガラスなどのおかげです！
改めて感謝です

1月2日
新築した小屋での新年会をしました！


各々が持ってきてくれたものを焼いたり、鍋にしたりと楽しい時間でした！

ダクトの方は、予想よりも排煙してくれたので、そんなに煙たくなく楽しめました。





新築祝いにタンゲーラいただきました！ありがとうございます！


当日は、僻地まで来ていただきありがとうございました！またやりましょう！！




小屋が概ね完成したのを釣り仲間に伝えたところ、その日の内に小屋での新年会計画が上がりまして・・・
新築祝いにホルモン焼くぞと恐ろしい計画まで・・・

実は１０年以上前に囲炉裏テーブルを購入し、使用しておりましたが、家を建ててからは出番がなく、倉庫保管をしておりまして、今回、小屋で復活させることとなりまして
煙や炭爆を防ぐため屋内用の炭を購入しましたが、ホルモンなんか焼いたら煙ムンムン　一酸化炭素中毒も心配でして・・・

自分の小屋は自分で守ろうということで小屋にダクトを取り付けることにしました。
ダクト案は少し前にDIY雑誌ドゥーパに乗っていたのでそれを参考に！！
ダクトはホームセンターで売っているフレシキブダクト１０φ４０００mmを選定　＠１０００円弱　と小屋作りに使用した１×４材の残材、１００均のアルミ鍋、フローリング材の残材

換気扇のサイズを測り、１×４材で枠を作成




枠の上にフローリング材を貼り付け、直径１０φの円をジグソーで切り出し　　※墨つけ間違い、違うところを切り出しましたが、無理無理補修


ダクトを切り出した円に突っ込み突っ込んだ部分に切込を入れ、フローリング材にアルミテープで固定


換気扇に被せるとこんな感じで　※固定は突っ込むだけでしっかり固定するので特に何もしていません。


ダクト吸い込み口は１００均で買った鍋焼きうどんの容器
同様に１０φの大きさの穴を開けるため、ダクトを押しつけ跡を付け、ピザを切るようにカッターで切り込み


ダクト側に折込み、アルミテープで固定！





とりあえず完成！
後は当日を迎えるのみです！！


ついに概ねの外装が完了！！（細かいのはまだですが。）


コーナーに白を塗装し１×４材を取り付け








納得の外観！！
ここからがセンスを出せるかどうかです！！
いろいろ構想します

ついに外装も大詰め
色塗り開始！！

当初はグリーン系やブレー系を考えていましたが
選んだ色はチョコラブラウン

マスカーテープでドアや窓を養生し塗装開始







裏は塗料の残量と相談し、クレをトップで
あまり雨がかからない場所なんでOKっしょ！











暇なときはコツコツと

小屋の自作をはじめ、一番嫌いと感じた荒板貼り・・・
なぜ嫌いになったかというと、壁板やシート、パネルを設置最多際に、２×４材の位置を適当にしか記してなく、いざ荒板を貼ろうとしても釘を打つ位置が分からず手こずったためで。。。
でもなんとか貼り終えました！！



あっと荒板は２０００mm×１８０mmで、下板との重ねが基本２０mmで設定

ここで役に立ったのが


OSB材の切れ端２本を養生テープで固定したものとステンレスワイヤーをくねくね曲げたもの

ただのゴミにしか見えないでしょうが、一人で長い板を取り付ける際、これがかなり役に立ちます。

板張りの時、撮るの忘れたので、フローリング材で再現
まず、ステンレスワイヤーを下の板に掛け

そのステンレスワイヤーにこれから貼り付ける板の端を乗せます。


ステンレスワイヤーに乗せた側の反対側を先に固定します。
OSBの切れ端が重なったところから上側の長さが１６０mmあり、これを当てて釘を打つことにより常に１６０mm間隔で板を取り付けれます。

固定が終了したら次にステンレスワイヤーを外し、OSBを当て１６０mm間隔で固定

この要領で


あ～めんどくさい


まだある


腰が限界


なんとか完成

小屋作りは好きですが、板張りは嫌いです！





家を追い出されたため小屋づくりって仲間に言われてますが。。。

今回はフローリング
フローリングも、家を建てた際に残していたパインがありましてこれを使用しようと思いますが、少し足りなさそう。。


ということで、家を建てた工務店に相談したところ、あげるよってありがたいお言葉を

で、いただいてきました。

めちゃめちゃ綺麗なパイン！
とても同じ材とは思えません。

まぁ～家建てて１０年経つもんで、保管で日焼けするのは仕方がないっす！

幅を合わせ早速




固定はボンドなしでフロア釘のみ



進めているところで、ついにもらった材は底をつき、ここからは在庫品で※もっと貰えば良かった・・・



色がおかしすぎるんですけど。。。
まぁいっかっと



WAXはリボスグラノスで





棚の続きで
サクッと細かいところを触りました。








完成は１月中を予定してます！
小屋作りは楽しいですが、はやく新しいジグを作りたい。。。

最近は内装に精を出しておりまして

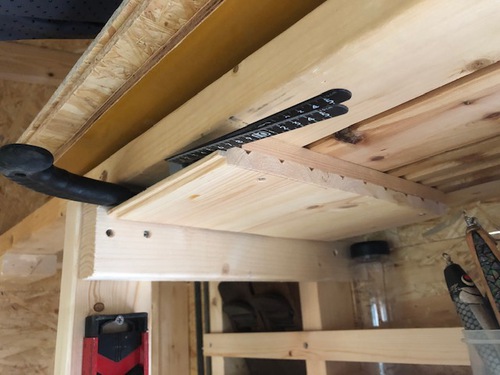

棚へ着手

材料は１０年ほど前に家を建てた時の建築廃材をメーンに！
倉庫の奥に眠っていた板たちが長年の月日を得てついに活躍

これらと２×４材で



屋根の下地？などで使う予定であった残材で、フローリングのようにオスメスがあり結合が可能で、棚を置く場所敷き

２×４で枠を作成


枠と、壁パネルの２×４に受けを取り付け、棚を順次作成








とりあえず基本はこんな感じで
ほかの細かいところはまた別で！！


ドアの続きです。

塗装はお決まりのインウッドの残り

なかなかいい感じじゃないの！！

小屋の建築をはじめ、当初は友人に手伝ってもらおうと考えてましたが、作っていくうちに自分ひとりで作ろうという考えが芽生えてきまして・・
ひとりで一番難しいと思っていたのがドアの取り付け！！

通常の方法である、ドアに蝶板を取り付け、枠に固定する方法は一人では無理！！というか、多分ドアを倒し破壊するのでは・・・という不安から




考えた挙句、先にドアと２×６の枠を取り付け枠を固定する方法で！！
もちろん枠は下枠、上枠に接触しないようにドアより上下５mm長く取りました。


意外に簡単に取り付け、しかもどこにも干渉なし

このままではドアがフリーのためウエスタンラッチを取り付けドアが閉まるように

このラッチ少し問題が・・・表からドアを締めればラッチを解除することができますが、屋内からだと解除ができないんです。
で、枠に穴を開け、１mmワイヤーを通し解除システムを！！

自作プラグを引くとワイヤーが引かれ、ドアロックが解除されます！！

それと、蝶板だけだとドアの開放の速さが半端なく、強風の日はケガするんじゃないかと思いドアクローザーを購入！！
室内用ですが、気にせず取り付け





いい感じにゆっくり開くようになりました！！




取手としてオールを取り付け完成！！

自分の中ではかなり満足しています！

こつこつ進めてます。

ついにドア
材料は２×４、１×４と以前作ったマドを使います。



２×４を切断し、ダボと木工ボンドで固定


しっかり固定し



窓と固定（ダボと木工ボンド）




各部材を組立固定






窓と２×４固定の補強として１×４をビスどめし、８mm丸棒でビス隠し



取手はいらなくなったオールで！！
完成時は錠の都合で位置を変えましたが。


塗装、取り付けは後日UPします。



一昨日、作業中に足をひねり捻挫し、左足がかなり痛いですが、冬が来る前に外回りは完成したいので、今日も小屋DIY　

とりあえず外壁の防湿防水シートを全て張ったので、これで雨でも安心

シワシワですが、なんとか雨をしのいでくれるでしょう！！

次の作業はおやぢさんにいただいた換気扇の取り付け




小さな小屋に似合わず、本格サイズ！

取り付けるために枠を２×４で作成
２５cmサイズの換気扇ですので３０cmで作成


取り付けは簡単、内側からビス止め





なかなかいいんじゃないですか！！

以前作った窓にウッドデッキの塗料インウッドの残りを塗り乾燥



ホームセンターで半額セールになっていたステンレスの取手を取り付け



窓を取り付ける窓枠を２×４で作成



で、取り付け


横幅７６mmのステンレス蝶板を窓に取り付け、一人で窓枠に取り付け！！
意外に簡単に出来ました。
ドアの内側には胴縁でストッパーを取り付け




窓を止めるために外側に胴縁を貼り付け




窓が開きすぎないように金具を取り付け



窓に


枠に








作成の過程を詳しく書いても素人DIYですので軽く経過を
それに参考になりませんので

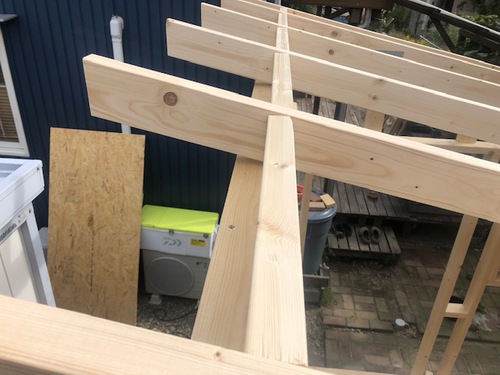

いきなりですが、屋根にはOSB合板の９mmを使用し固定





全て貼り終わった画像を撮るの忘れまして

合板の上にルーフィングをタッカーで貼り付け


エッジ？部分もしっかりと





４０mm×３０mmの垂木を固定し、その上に屋根材の波板ガルバを貼り付け
もちろん失敗は許されませんので、打ち込み位置を確認し、マーキング
間隔は４山毎にガルバ傘釘で
マーキングのおかげで失敗なし！！

因みに晴天時の屋根での作業は、ガルバが眩しすぎるにで、サングラスは必須ですね！！




屋根に登る時は、倉庫と小屋に板を渡し、そこから屋根に登り作業してました！


軒下には防腐剤（クレオトップ）を塗布

小屋作りが楽しくてなかなか釣りに行けません・・・来週は必ず行きたいと思います！！






少し前ですが、壁にOSB合板の貼り付けを開始ました。

一人での作業ですのでクランプを駆使し、水平取り


コーススレッドで固定


画像のよな箇所は丸ノコ、手ノコ、ノミで





一部はまだ貼っていませんが、小屋らしくなってきました！！

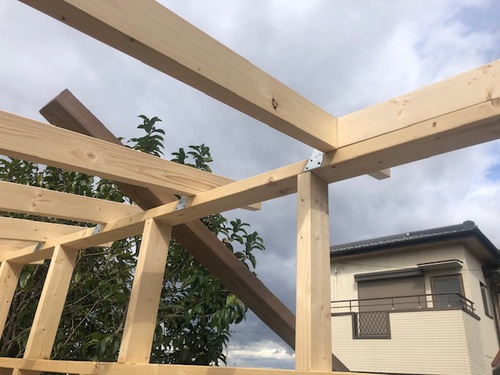

天気がずっといいもんで数日前にパネル組み上げ







シンプソン金具で補強






時間がいくらあっても足りない


今日もコツコツと

図面はエクセルにて



作業をやっていくと図面どおりには行かず、大幅に変更するところも・・・
でも、図面がないと制作時間がかかるのと、木取りするのが難しく、余分な材を購入してしまいますので必要ですね！！

窓やドアの取り付けをイメージし、垂直をとりながらサクサク作成




とりあえず、１８００チョイの高さで四壁分を作成し、クランプで仮固定！！
床面にピッタリ収まりました！！



なかなかの出来上がり！！



週間天気予報で雨の少ない日に上棟したいと思います！！

コツコツと小屋作りを

職場の同僚の同級生にガラス屋さんが偶然いまして、その方が凄くいい方でして

縦すべり窓と使用しないガラスをいただきました！！




いただいたガラスで窓枠を
使用するのは


４mmベニヤと赤松の胴縁

変形等あるかもですが、胴縁で窓枠を作成しようという魂胆です！！


まずは小さいサイズのガラス用の窓枠を作成
ガラスのサイズは縦８０５mm横４６５mm

１６mm厚で４０mm幅の胴縁を４４０mmサイズと８６５mmサイズに切断



コーナークランプで直角を出し、木工ボンドとコーススレッドで固定




四角を同様に作成

コーナークランプって初めて使用しましたが、スグレモノですね！！

４４０mm材を枠の中心に取り付け


これを裏用、表用の２個作成します

できた枠の片側にガラスを仮置き


枠の左右上下に１５mm程度ずつ乗る設定です。

ガラス厚が３mmですので枠のガラス以外の場所に、４mm厚のベニヤを貼り付けます。


固定は木工ボンド及びタッカーで！！
もちろん左右上下に同様に取り付け

ベニヤを取り付けた枠に、取り付けていない枠を固定



こちらも木工ボンドを大量に使用し、細い釘で固定
クランプでがっちり固定し数日放置




乾燥後、完成


養生テープはガラスの存在がわかるように張っているだけです！

同サイズのガラスが２枚ありましたので、２つ作成しました！！

耐久性はあまりないでしょうが、ダメになればまた作ります！！








床板を選ぶにあたり、２４mm、１２mmと悩んだ挙句、１２ミリのパネコートに決定！！
片面がウレタン処理されており、地面側に黄色面をすることにより、防水性能が高まるかと思いまして
それに針葉樹の板や普通のコンパネよりも強度的に強そうな・・・・個人的な感想ですが

F☆☆☆☆ではありませんが、ウレタン側を外にしますし、その上から床板を貼るのでさほど気にせずに！




３枚はそのまま貼り付け、残りの２枚は加工し貼り付け


完成！！
買ったSPF置場もかね、作業効率が上がるでしょう！！

もちろん作業後はブルーシートで



そういえば普通のコンパネとかは１８２０mm×９１０mmですが、パネコートは１８００mm×９００mmでしたので気を付けないと木取りができない場合がありますので！！


今年の夏は暑く、ものづくりにせっかちなわたくしも、あまりの暑さに亀のようにコツコツ作業を

小屋作りのモットーは予算をかけずに作るということで、束石も基礎ブロックで作ることに

以前、いただいた固定金具があったのでそれを利用し


基礎ブロックに庭の小石を入れ

セメントを流し込み



５日ほど乾燥させ、完成

基礎作成には、遣り方などを実施するのでしょうが、途中からめんどくさくなり、１辺の水平をとり、それに合わせて勘で作成することに


土台部分は在来工法で
１２０mmと１０５mmの角材を使用し





基礎も穴掘り⇒転圧⇒砂利⇒捨てコンで水平を取りながら


直角は大工さんにいただいた治具で！！


四隅を確認



２．３M×３Mの長方形で作るので、対角線は３７８センチメートル
片側の対角線は微差の３７７．５



もう片方は・・・３７９


まぁ許容範囲内ということでOK！！



角には金具を取り付け、補強

あっ、木材には防腐剤（クレオトップ）を塗布しました！！



これからボチボチ進めていきます！！
